Orno OR-GM-9029(GS)/B ugradbena namještajska utičnica Schuko s 2 USB priključka

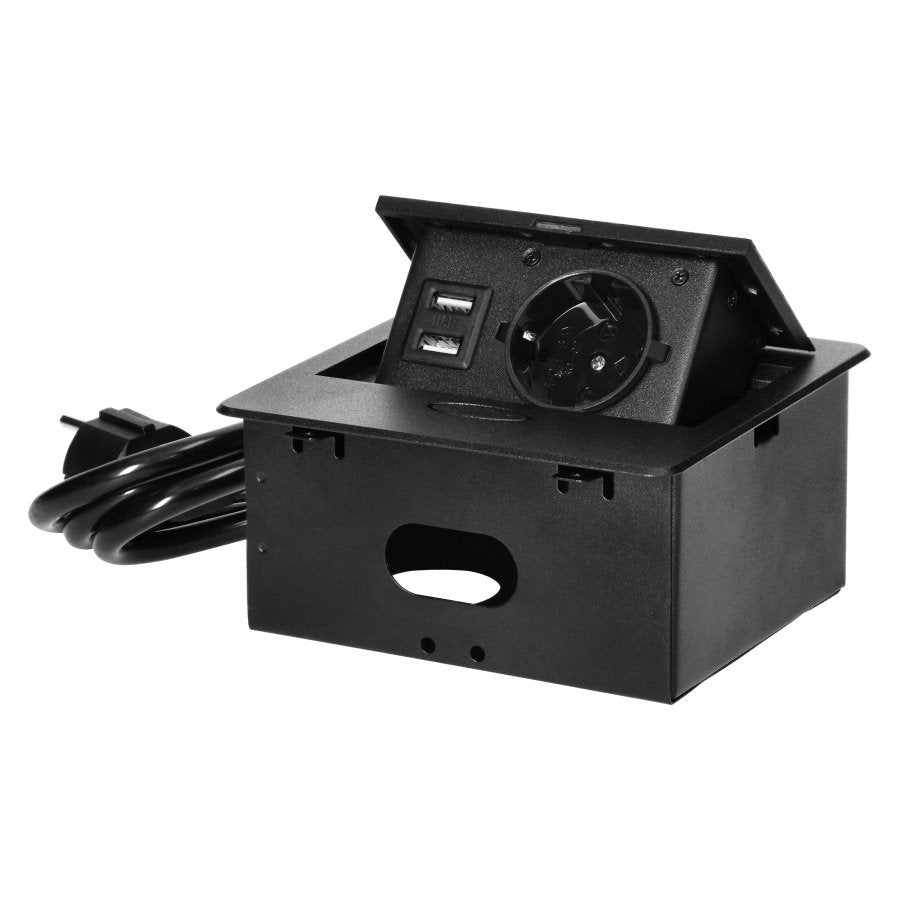

Orno OR-GM-9029(GS)/B praktična je ugradbena namještajska utičnica koja objedinjuje jednu uzemljenu Schuko utičnicu i dva USB-A priključka za punjenje mobilnih uređaja. Namijenjena je ugradnji u radne stolove, konferencijske stolove, uredske pultove i druge odgovarajuće namještajske površine.

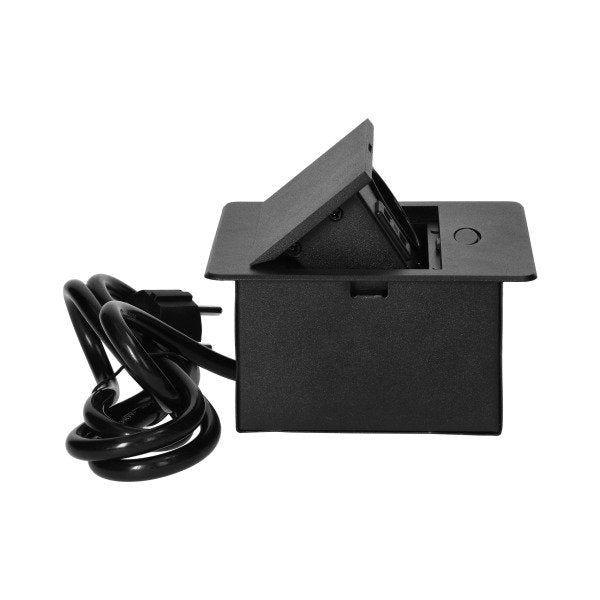

Preklopni panel omogućuje jednostavan pristup priključcima, dok se nakon uporabe može zatvoriti kako bi radna površina izgledala urednije. Ravni rub predviđen za ugradnju u glodani otvor pomaže modulu da se diskretno uklopi u površinu namještaja.

Uzemljena Schuko utičnica podržava priključivanje jednog električnog uređaja na mrežu od 230 V. Najveće dopušteno opterećenje iznosi 3680 W, odnosno najviše 16 A, pod uvjetom da električna instalacija i priključni vod odgovaraju tim vrijednostima.

Dva USB-A priključka omogućuju izravno punjenje pametnih telefona, slušalica, prijenosnih baterija i drugih kompatibilnih uređaja bez zasebnog mrežnog adaptera. Izlaz USB punjača iznosi 5 V DC i ukupno do 2,1 A.

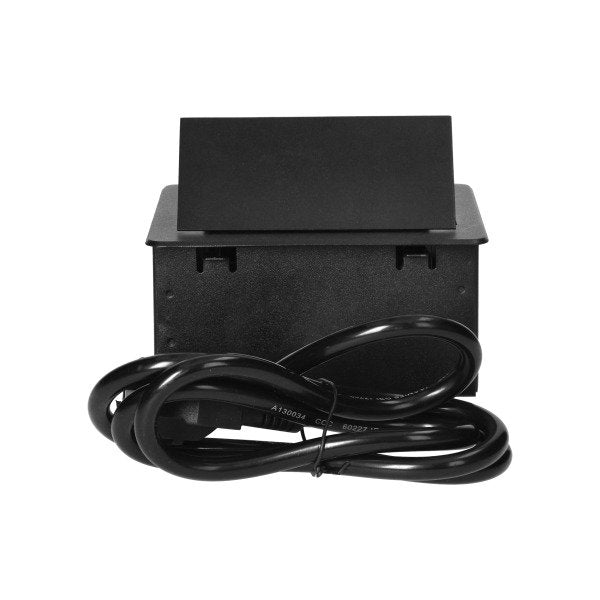

Integrirani kabel duljine 1,5 metara olakšava povezivanje modula s izvorom napajanja. Utičnica se može postaviti u vodoravnom ili okomitom položaju, ovisno o konstrukciji namještaja i raspoloživom prostoru iza površine.

Glavne prednosti

• Ugradbena izvedba za namještaj
• Jedna uzemljena Schuko utičnica
• Dva ugrađena USB-A priključka
• Istodobno napajanje električnog uređaja i punjenje mobilnih uređaja
• USB izlaz 5 V DC / ukupno do 2,1 A
• Najveće dopušteno opterećenje od 3680 W
• Nazivna struja do 16 A
• Priključni kabel duljine 1,5 m

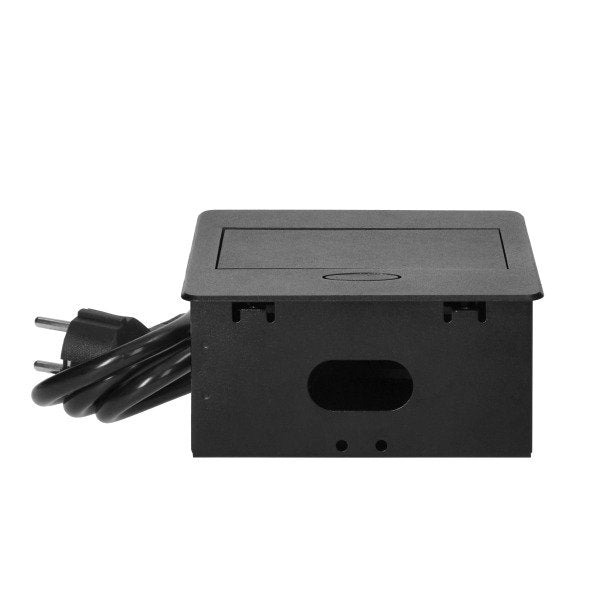

• Preklopni panel koji se može zatvoriti
• Ravni rub predviđen za glodanu ugradnju
• Diskretno uklapanje u namještaj
• Mogućnost vodoravne ili okomite montaže
• Prikladna za uredske i kućne radne površine
• Crna boja modernog izgleda
• Uredniji raspored kabela na radnoj površini

Tehničke specifikacije

• Brend: Orno
• Model: OR-GM-9029(GS)/B
• Vrsta: ugradbena namještajska utičnica
• Način montaže: ugradnja u otvor u namještaju
• Položaj montaže: vodoravno ili okomito
• Izvedba panela: preklopna
• Vrsta ruba: ravni rub za glodanu ugradnju
• Broj mrežnih utičnica: 1
• Standard utičnice: Schuko, tip F
• Uzemljenje: da
• Nazivni napon: 230 V AC
• Frekvencija: 50 Hz
• Najveća nazivna struja: 16 A
• Najveće dopušteno opterećenje: 3680 W
• USB punjač: da
• Broj USB priključaka: 2
• Vrsta USB priključaka: USB-A
• Izlaz USB punjača: 5 V DC / ukupno do 2,1 A
• Najveća izračunata USB snaga: približno 10,5 W
• Duljina priključnog kabela: 1,5 m
• Stupanj zaštite: IP20
• Boja: crna
• Približne vanjske dimenzije: 134 × 137 × 68 mm
• Približne dimenzije montažnog otvora: 111 × 131 × 66 mm
• Približna neto masa: 1,1 kg
• EAN: 5908254826641

Preporučena uporaba

• Radni stolovi
• Uredski stolovi
• Konferencijski stolovi
• Recepcijski pultovi
• Stolovi u radnim sobama
• Namještaj u hotelskim i poslovnim prostorima
• Radne površine u suhim zatvorenim prostorima
• Prostori u kojima je potreban jednostavan pristup strujnoj utičnici i USB punjaču

Provjera prije ugradnje

Prije izrade otvora potrebno je izmjeriti proizvod i provjeriti stvarne montažne dimenzije. Dimenzije se mogu neznatno razlikovati ovisno o proizvodnoj seriji, pa se otvor ne smije izrađivati isključivo prema približnim kataloškim podacima.

Ispod ili iza površine mora postojati dovoljno slobodnog prostora za cijelo kućište, priključni kabel i sigurno otvaranje panela. Također treba provjeriti da na mjestu rezanja nema nosača, metalnih elemenata, električnih vodova ili drugih instalacija.

Sadržaj pakiranja

• Orno OR-GM-9029(GS)/B ugradbena namještajska utičnica
• Integrirani priključni kabel duljine 1,5 m
• Ugrađeni USB punjač s dva USB-A priključka
• Upute za montažu i uporabu
• Originalno pakiranje

Upute za montažu

Prije početka montaže potpuno isključite električno napajanje. Označite položaj modula i izradite otvor prema stvarnim dimenzijama proizvoda i uputama proizvođača.

Utičnicu postavite u pripremljeni otvor te je učvrstite prema priloženim uputama. Priključni kabel provedite tako da nije zategnut, savijen pod oštrim kutom, prignječen namještajem ili izložen pomičnim dijelovima.

Ako instalacija zahtijeva spajanje električnih vodiča ili izmjene na električnoj instalaciji, posao treba prepustiti kvalificiranom električaru. Nakon ugradnje provjerite stabilnost modula i slobodno otvaranje i zatvaranje panela.

Upute za uporabu

Za uporabu podignite preklopni panel i priključite električni uređaj u Schuko utičnicu ili kabel mobilnog uređaja u jedan od USB-A priključaka.

Ukupna snaga uređaja priključenog na mrežnu utičnicu ne smije prelaziti 3680 W ni nazivnu struju od 16 A. USB izlaz od 2,1 A dijeli se između priključenih uređaja, zbog čega punjenje dvaju uređaja može trajati dulje nego punjenje samo jednog.

Nakon uporabe odspojite kabele i zatvorite panel. Prije zatvaranja provjerite da kabeli, utikači ili drugi predmeti ne ometaju mehanizam.

Upute za održavanje

Prije čišćenja proizvod odspojite od električnog napajanja. Površinu očistite mekanom i suhom krpom. Nemojte koristiti vodu, sprejeve, agresivna otapala ni abrazivna sredstva.

Povremeno provjerite stanje kabela, kućišta, poklopca, mrežne utičnice i USB priključaka. Proizvod nemojte koristiti ako primijetite napuknuće, deformaciju, tragove pregrijavanja, iskrenje ili oštećenje izolacije.
